モデリングの基礎的な事は、マニュアルや市販の本に任せて、ここでは
私なりの３Ｄモデル作成応用の仕方を書きたいと考えています。基本的
に、「いかに手を抜いて見栄えの良いものを作るか」がテーマです。　

指の関節の考え方
Preview	Title & Info

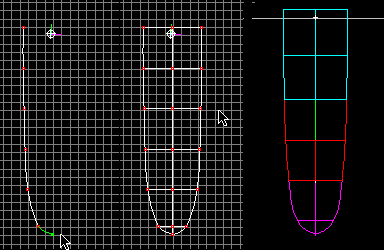

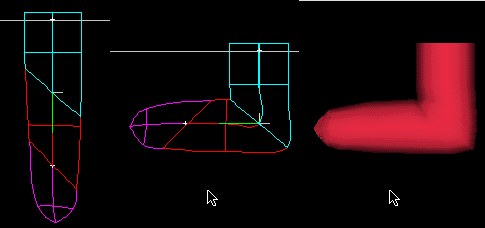

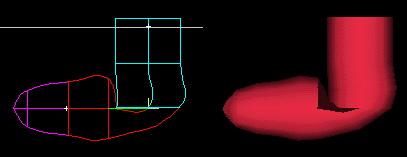

画像をみる	登録　98/01/17 ここでは、指の関節を例に取って関節のモデルの考え方を述べます。 本来ポリゴン系のＣＧツールでは、関節にはソーセージ状のモデルを重ねて 繋ぎあわせ、関節とする場合が多い。 しかし、最近の格闘ゲームなどにも、関節を一体で作成し、モデルを曲げる 事が出来るようになってきている。これは、スプライン系のＣＧツールが元 々得意としてきた分野で、１つのモデルの中に骨を通し、その骨に肉となる モデルの形状を割り当て、本当の関節のように表現できる。 私が使っているアニメーションマスターでもこの機能は標準装備となってい るが、この枠ではバージョン４で作成したモデルを使って解説する。 よって、ここでは先述の「骨」ではなく、「階層」構造でのモデルになるが、 モデリングの考え方はどちらも同じなので、このままお付き合い下さい。 まず、上から下に向かってスプラインカーブを描き、これをろくろで回して 基本となる形状を作成する。指の様な細い所では、４分割で十分。 「骨」構造の場合は、これに骨を通す訳だが、ここでは階層構造モデルなの で、これを３つに分解し、キャラクターモードで繋ぎあわせて、「スキン」 を設定する。 ところが、このモデルの形状だと、大きく曲げた際に、関節部分にかなりの 無理が出る。これは、ＡＭでのスキンの概念が、親＞子で関節が曲がった際 に親にはあまり影響が出ず、子が大きく変形する様に考えられているため。 そこで、以下の様に関節の内側に余裕を持たせるように変更してやる。 こうすると、関節の内と外側に引かれるぶん、縮む分の余裕ができるので、 平たく潰れる事がなくなる。 別に、無理に斜めに切らなくとも、関節の回転中心をずらしたり、曲げる 度合に応じて変形するようにアニメーションを作ればましにはなるが、こ んな細かいところで労力を費やすくらいなら、この方が遥かに楽でよいと 私は思う。

手首の関節の考え方
Preview	Title & Info

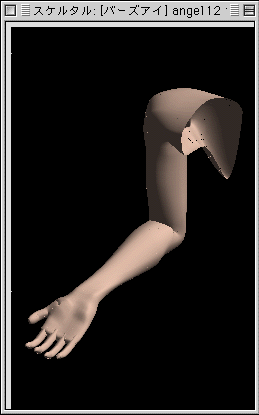

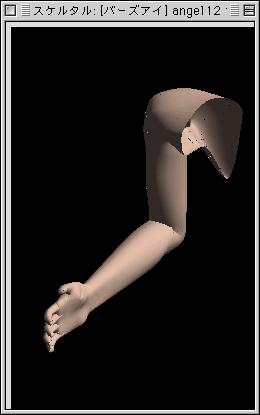

画像をみる	登録　98/09/22 次に、手首の関節を例に取って関節のモデルの考え方をば。 よくあるロボットのプラモデルや何かの手首は、手首だけで手をまわしたりと いう表現をしているものが多い。 しかし、実際の手首の動きをよく考えてみると、手首は肘の先から動く事に よって、回す事ができる。傾けたりの動作には、手首だけで動かす事も可能だ が、スキンによって繋がったモデルを手首だけで回そうとすると、ぞうきんを 絞ったような感じになってしまう。 そこで、２の腕のパーツを、肘から下すぐで切ってしまい、残りの部分と手首 を一体化したパーツを作成し、手首を動かすようにする。 これは、上腕にも同じ事が言えて、こうしたモデル構造を持つと、腕の動きに よる表現の幅がぐっと広がる。 後は、この動きに合わせて、筋肉の盛り上がりなどを連動してアニメーション させれば、かなりリアルなモデルになるのでは？(笑)
